VMC標準系列
-
BV系列
-
重載型
-
高精型

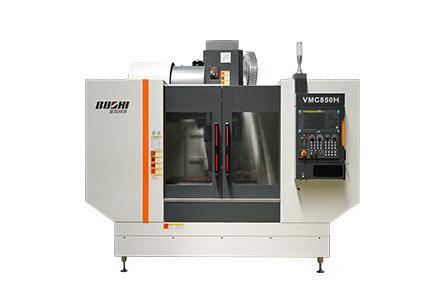

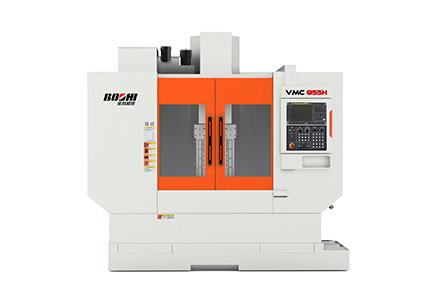

該系列立式加工中心立柱采用人字型結構，直聯式短鼻端主軸，XYZ三向采用知名廠家滾柱線性導軌、靜音絲杠。適用于3C零件、五金、汽配、模具、儀器儀表等行業的殼體、閥類、盤類和箱殼類零件的銑鉆等加工，適合對中小型模具加工。
產品特點：
1）機床整體為C形結構，采用人字型立柱，箱型滑臺及底座，使得機床具有良好的剛性；
2）三軸采用直線滾動導軌，剛性高、響應快、負載能力強。
3）三軸進給采用大扭矩交流伺服電機直連、高精度預拉伸滾珠絲杠結構，剛性高、熱穩定性好；
3）整體式主軸，采用精密角接觸軸承、經過嚴格的預緊及動平衡試驗，保證了主軸精度、剛性及熱穩定性；
4）采用圓盤刀庫，凸輪機械手換刀機構，換刀時間僅2.5秒（刀對刀），節省非切削時間，最多可容納24把刀具；
適用行業：
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
|
技術規格 |
單位 |
VMC855H |
VMC1060H |
VMC1370 |
VMC1580 |
|
|
工作臺 |
工作臺面積（寬X長） |
mm |
600×1000 |
600×1300 |
810×1500 |
810×1700 |
|
T型槽（數量-尺寸×間距） |
mm |
5-18（H8）×90 |
5-18×120 |
7-22（H8）×110 |
7-22（H8）×110 |
|
|
允許負載 |
kg |
1000 |
1000 |
1600 |
1600 |
|
|
主軸 |
主軸錐孔 |
/ |
BT40 |
BT40 |
BT50 |
BT50 |
|
主軸電機功率（連續/15min.過載） |
kW |
11/15 |
7.5/11 |
15/18.5 |
15/18.5 |
|
|
主軸最高轉速 |
r/min |
8000（選配12000） |
12000(直聯) |
8000 |
7000 |
|
|
行程 |
X軸左右行程 |
mm |
800 |
1000 |
1300 |
1500 |
|
Y軸前后行程 |
mm |
600 |
600 |
800 |
800 |
|
|
Z軸上下行程 |
mm |
600 |
600 |
700 |
700 |
|
|
主軸端至工作臺面距離 |
mm |
100-700 |
80-680 |
360-1060
|
260-960 |
|
|
主軸中心至立柱導軌距離 |
mm |
610 |
655 |
855 |
855 |
|
|
進給 |
X、Y軸快速移動速度 |
m/min |
36 |
36 |
20 |
20 |
|
Z軸快速移動速度 |
m/min |
36 |
32 |
20 |
20 |
|
|
最大切削進給速度 |
mm/min |
15000 |
10000 |
10000 |
10000 |
|
|
刀庫 |
刀庫容量 |
pcs |
24圓盤刀庫 |
24 |
24圓盤刀庫 |
24圓盤刀庫 |
|
最大刀具重量 |
kg |
8 |
8 |
15 |
15 |
|
|
精度 |
定位精度(GB/T18400) |
mm |
0.008/0.008/0.008 |
0.010/0.010/0.010 |
0.01/0.01/0.01 |
0.015/0.015/0.015 |
|
重復定位精度(GB/T18400) |
mm |
0.006/0.006/0.006 |
0.008/0.006/0.008 |
0.006/0.006/0.006 |
0.01/0.01/0.01 |
|
|
主軸徑跳精度 |
mm |
0.003
|
||||
|
主軸端跳精度 |
mm |
0.005 |
||||
|
其它 |
氣源流量 |
L/min |
350 |
350 |
350 |
350 |
|
氣壓 |
MPa |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
|
|
機床毛重 |
kg |
6000 |
7500 |
10000 |
13000 |
|
|
機床凈重 |
kg |
5500 |
7000 |
9500 |
12500 |
|
|
外形尺寸 |
mm |
2800×2400×3000（不含排屑器） |
3200× 2750×3200 |
3600×3200×3100（不含排屑器） |
4300× 3750×3100（不含排屑器） |
|
